Ở hộp giấy mềm, có một dạng lỗi thường chỉ lộ ra sau khi gia công gần hoàn tất: phôi hộp còn nằm phẳng nhìn khá đẹp, nhưng vừa dựng thân, gài nắp hoặc khóa đáy thì cạnh hộp xuất hiện một đường trắng.
Có mẫu chỉ rạn nhẹ lớp mực. Có mẫu lộ cả xơ giấy, bong màng hoặc làm nếp gấp chạy lệch khỏi đường cấn. Trong thực tế, các biểu hiện này thường được gọi chung là hộp giấy mềm bị nứt đường cấn, nứt đường gấp, bể gân hoặc gãy nếp.
Phản ứng dễ gặp là đổi sang giấy dày hơn, cán thêm màng hoặc tăng lực cấn. Tuy nhiên, chưa xác định đúng nguyên nhân mà đã thay đổi quy cách thường chỉ làm bài toán phức tạp hơn. Giấy dày hơn có thể khó gấp hơn; màng cán cũng có thể chuyển trắng hoặc bong tại nếp; đường cấn quá mạnh lại có nguy cơ làm bục mặt trong.
Kinh nghiệm quan trọng nhất khi gặp lỗi này là không sửa theo cảm giác. Trước hết phải làm rõ ba vấn đề:
- Lớp nào đang bị nứt?
- Vết nứt nằm ở vị trí nào trên kết cấu?
- Lỗi bắt đầu xuất hiện ở công đoạn nào?
Khi trả lời được ba câu hỏi trên, việc kiểm tra vật liệu, hướng thớ, file khuôn và lớp hoàn thiện sẽ có căn cứ hơn.
Hộp giấy mềm trong bài này là loại hộp nào?
Trong phạm vi bài viết, hộp giấy mềm được hiểu là nhóm hộp giấy gấp, thường tương ứng với thuật ngữ folding carton. Hộp được tạo từ một phôi giấy bìa tương đối phẳng, sau đó in, bế, cấn, gấp và dán hoặc gài thành hình.
Nhóm này có thể bao gồm:
- hộp hai đầu gài;
- hộp nắp gài ngược;
- hộp nắp gài cùng chiều;
- hộp đáy gài 1-2-3;
- hộp đáy khóa;
- hộp đáy tự bung;
- hộp dạng sleeve;
- hộp có tai treo;
- một số dạng hộp gối hoặc hộp tạo hình từ giấy bìa.
Paperboard Packaging Council mô tả folding carton là dạng bao bì giấy bìa có thể gấp phẳng để lưu trữ và vận chuyển, sau đó dựng thành hình khi đóng gói sản phẩm. Đặc điểm này khác với hộp cứng đã được định hình sẵn.
Bài viết này không đi sâu vào:
- hộp cứng làm từ carton lạnh rồi bồi giấy bên ngoài;
- hộp carton sóng hoặc hộp mailer làm từ tấm có lớp sóng;
- thùng carton vận chuyển;
- lỗi bong giấy bồi trên cạnh hộp cứng;
- lỗi gãy sóng hoặc bục lớp mặt của carton sóng.
Các loại hộp trên có cấu tạo, vật liệu và cơ chế tạo nếp khác nhau, nên cần được phân tích trong những bài riêng.

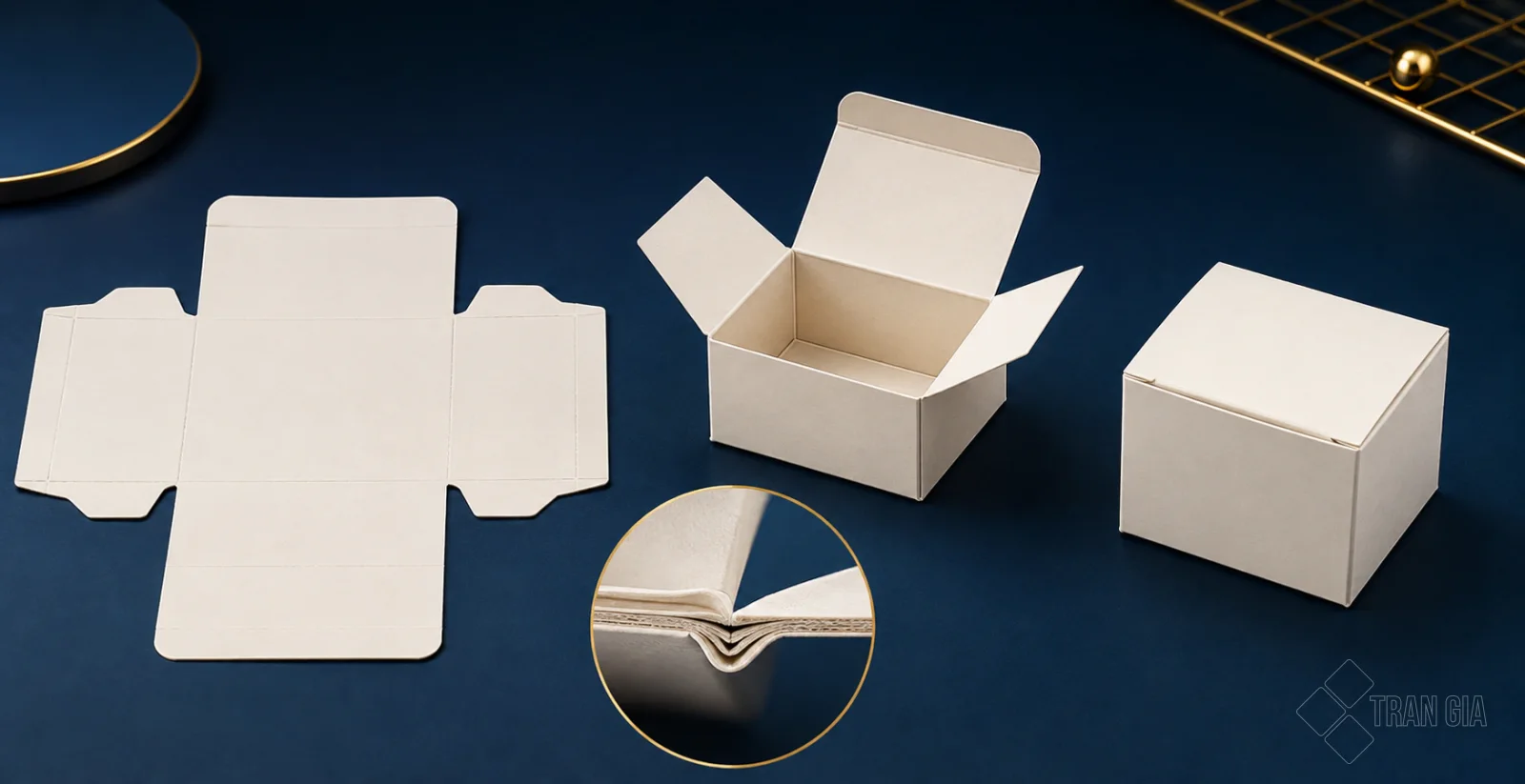

Đường cấn làm nhiệm vụ gì trên hộp giấy mềm?
Một chiếc hộp mềm bắt đầu từ tờ giấy bìa phẳng. Muốn chuyển tờ giấy đó thành hình khối ba chiều, các panel phải gập đúng vị trí được tính toán trên khuôn.
Đường cấn tạo ra vùng gấp có kiểm soát. Khi dựng hộp, các mặt giấy xoay quanh vùng này thay vì tự hình thành nếp ở một vị trí bất kỳ.
Có thể hình dung đường cấn giống như một bản lề đã được tạo sẵn. Bản lề phải đủ rõ để dẫn hướng nếp gấp, nhưng không được phá vỡ lớp mặt đến mức làm giấy rách hoặc lớp in bị hỏng.
Theo tài liệu kỹ thuật của Holmen, giấy bìa nên được cấn trước khi gấp. Nếu không có đường cấn phù hợp, lớp mặt có thể nứt hoặc đường gấp không nằm đúng vị trí. Trong quá trình cấn, một gân thép có cạnh bo tròn ép giấy xuống rãnh đối ứng; hình dạng của dụng cụ và khả năng biến dạng của giấy quyết định độ rộng, độ sâu cũng như độ chính xác của nếp.
Một đường cấn tốt thường cho thấy:
- nếp gấp nằm đúng vị trí trên khuôn;
- panel gập lại mà không cần bẻ ép quá mạnh;
- lớp mặt không bị rách hoặc lộ xơ;
- hộp dựng tương đối vuông;
- nắp, đáy và tai gài hoạt động đúng;
- nếp không tự chạy sang bên cạnh đường cấn.
Trên file khuôn, đường cấn cần được phân biệt rõ với đường bế. Người chuẩn bị thiết kế có thể tham khảo công cụ vẽ khuôn hộp giấy online để quan sát các lớp CUT, CREASE, panel, mép dán và bản trải của một số kết cấu hộp mềm. Công cụ cũng lưu ý rằng file khuôn chỉ là điểm khởi đầu; trước khi sản xuất vẫn cần xác nhận vật liệu, độ dày, dung sai và thử mẫu thực tế.
Không phải vệt trắng nào cũng là giấy bị nứt
Một lỗi thường gặp khi kiểm mẫu là nhìn thấy đường trắng rồi kết luận ngay rằng giấy bị gãy. Trên thực tế, phần bị ảnh hưởng có thể là lớp mực, lớp phủ, màng cán hoặc chính cấu trúc giấy.
| Dạng lỗi | Biểu hiện thường thấy | Phần cần kiểm tra trước |
|---|---|---|
| Rạn lớp mực hoặc lớp phủ | Đường trắng xuất hiện trên vùng màu đậm nhưng chưa thấy xơ giấy | Mảng màu, lớp mực, varnish, độ biến dạng tại nếp |
| Nứt lớp mặt giấy | Bề mặt sần, có xơ hoặc vết rách nhỏ chạy theo nếp | Mã giấy, trạng thái vật liệu, hướng thớ và đường cấn |
| Bong hoặc trắng màng cán | Màng nhăn, chuyển trắng, nổi hoặc tách khỏi nền giấy | Giấy, mực, keo, màng và công đoạn cấn |
| Gấp lệch đường cấn | Nếp thật nằm bên cạnh đường cấn, panel cong hoặc không vuông | File khuôn, dụng cụ cấn, chiều gấp và thao tác dựng |
| Bục mặt trong | Mặt ngoài chưa quá rõ nhưng phía trong đã gãy hoặc tách lớp | Mức cấn, vật liệu và chiều gấp |
| Nứt do hộp bị căng | Hộp rỗng không lỗi nhưng có sản phẩm bên trong thì nứt | Kích thước lọt lòng, khay, nắp và điểm tỳ của sản phẩm |
Một đường trắng trên nền đen có thể chỉ là lớp mực bị rạn. Nhưng cũng có trường hợp lớp mặt giấy đã nứt, để lộ phần sợi sáng màu bên dưới.
Cách kiểm tra đơn giản là quan sát đồng thời mặt ngoài và mặt trong của nếp dưới ánh sáng xiên. Nếu chỉ nhìn một ảnh chụp trực diện, rất khó phân biệt nứt mực với giấy bìa bị nứt khi gấp.
Những vị trí thường cần kiểm tra trên hộp giấy mềm
Vị trí xuất hiện lỗi thường giúp thu hẹp phạm vi nguyên nhân.
Các đường cấn dọc thân hộp
Đây là những đường tạo nên các cạnh chính của thân hộp.
Nếu nhiều cạnh cùng xuất hiện vệt trắng, nên kiểm tra:
- mã giấy và độ dày thực tế;
- hướng thớ giấy làm hộp;
- hình dạng đường cấn;
- lớp màu chạy qua cạnh;
- độ căng của thân hộp sau khi đặt sản phẩm vào.
Nếu chỉ các cạnh song song cùng bị nứt, trong khi nhóm cạnh vuông góc vẫn gấp tương đối ổn, hướng thớ là một trong những yếu tố cần đối chiếu.
Chân nắp gài
Nếp nối giữa thân và nắp thường phải làm việc nhiều hơn một số vị trí khác. Nắp có thể được mở, đóng hoặc bẻ ra nhiều lần trong quá trình đóng gói và sử dụng.
Lỗi tại đây có thể liên quan đến:
- nắp gài quá chặt;
- tai bụi làm nắp bị đội;
- nếp cấn chưa đủ khả năng dẫn hướng;
- nền màu đậm chạy qua đường gấp;
- màng hoặc lớp phủ khó biến dạng;
- người dùng bẻ ngược nắp khi mở.
Với hộp dự kiến đóng mở nhiều lần, không nên đánh giá mẫu chỉ sau một lần gấp.
Tai bụi và tai gài
Tai bụi thường nhỏ, nằm gần nhiều đường cấn và có thể chồng lên các phần giấy khác. Nếu kích thước tai, khe gài và độ dày vật liệu không phối hợp tốt, người dựng hộp phải dùng lực lớn hơn.
Vết nứt lúc này có thể xuất hiện tại chân tai hoặc lan sang đường cấn của nắp chính.
Tai dán hông
Với hộp đã được dán hông nhưng giao ở trạng thái phẳng, đường cấn dọc thân trải qua ít nhất hai trạng thái: gập trong công đoạn dán và mở ra khi dựng hộp.
Nếu vết nứt đã xuất hiện trước khi sản phẩm được đưa vào, nên kiểm tra phôi sau công đoạn gấp dán, không vội quy nguyên nhân cho kích thước sản phẩm.
Đáy gài, đáy khóa và đáy tự bung
Khu vực đáy thường có nhiều tai giấy hoạt động cùng lúc. Khi dựng, các lớp có thể chồng lên nhau và tạo lực cục bộ tại các góc.
Các điểm cần xem gồm:
- thứ tự gài tai;
- chiều dài các tai đáy;
- khoảng hở giữa các phần khóa;
- độ dày của lớp giấy chồng;
- lực cần dùng để khóa đáy;
- khối lượng và cách đặt sản phẩm;
- mẫu có được dựng đúng chiều hay không.
Nếu phải dùng lực mạnh mới khóa được đáy, không nên chỉ tìm cách cấn sâu hơn. Kết cấu và khoảng hở cũng cần được kiểm tra.

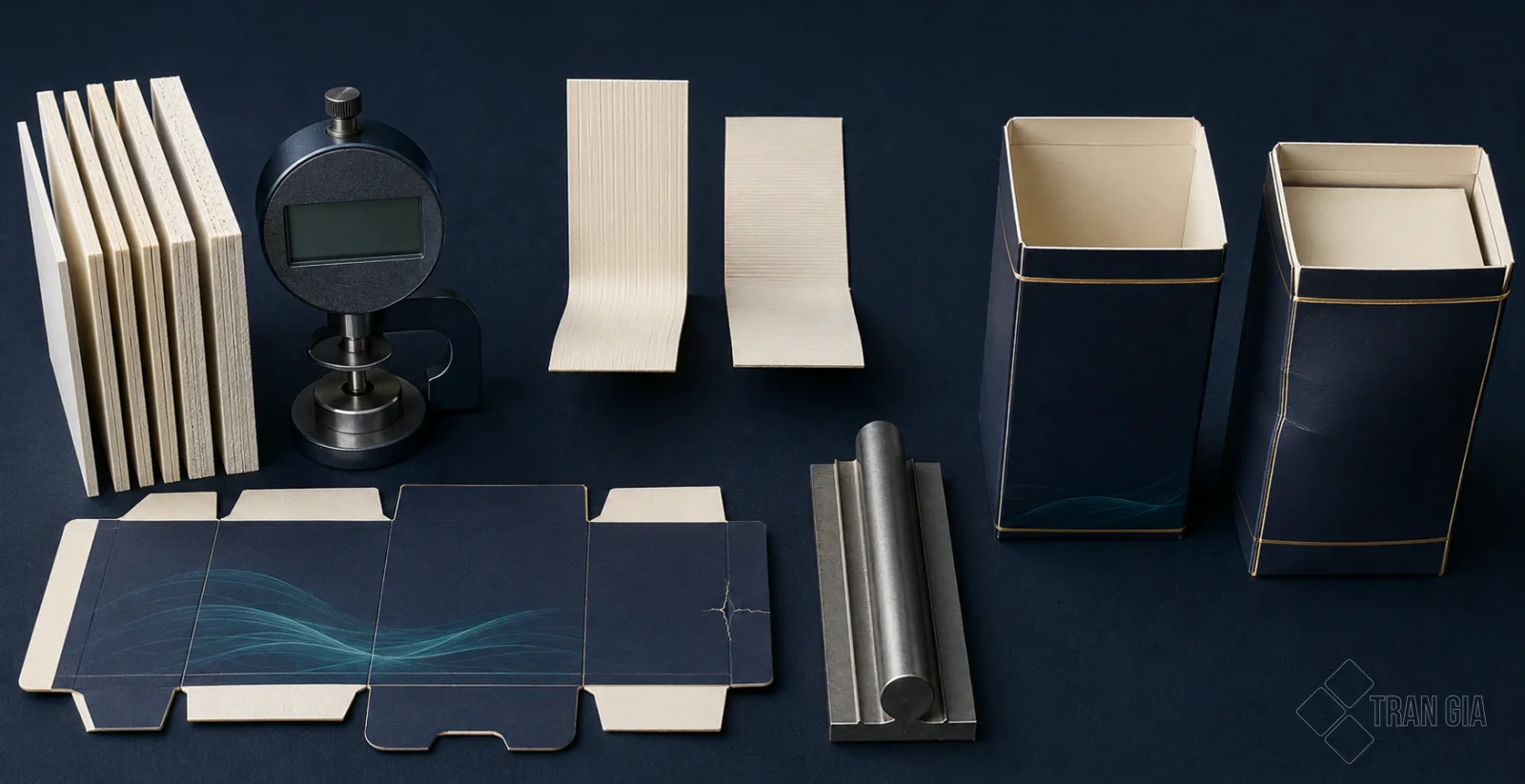

Nguyên nhân khiến hộp giấy mềm bị nứt đường cấn
Chọn giấy chỉ dựa trên GSM
GSM thể hiện khối lượng của giấy trên một đơn vị diện tích. Chỉ số này không cho biết đầy đủ giấy dày bao nhiêu, cứng theo từng chiều ra sao hoặc lớp mặt có thể chịu biến dạng đến mức nào.
Hai tờ giấy cùng định lượng vẫn có thể khác nhau về:
- độ dày thực tế;
- độ cứng uốn;
- độ phồng của cấu trúc;
- thành phần các lớp sợi;
- độ bền lớp mặt;
- số mặt được tráng phủ;
- khả năng cấn và gấp;
- phản ứng với lớp cán hoặc lớp phủ.
Các dòng folding boxboard có thể được tạo từ nhiều lớp sợi với chức năng khác nhau. Chẳng hạn, Holmen mô tả một dòng FBB có lớp ngoài hỗ trợ bề mặt in và lớp giữa tạo độ phồng, độ cứng. Điều đó cho thấy định lượng không thể đại diện cho toàn bộ tính năng của tờ giấy.
Vì vậy, câu ghi chú “giấy Ivory 300gsm” vẫn chưa đủ để xác định đường cấn. Khi cần kiểm tra chính xác, nên có thêm mã giấy, độ dày, mặt in, hướng thớ và mẫu vật liệu.
Bài chọn giấy in theo mục đích sử dụng trên website Trần Gia cũng lưu ý rằng cùng một định lượng nhưng các loại giấy có thể cho cảm giác cầm, độ cứng và khả năng gia công khác nhau.
Đường cấn chưa phù hợp với vật liệu
Đường cấn không chỉ là một vệt ép trên mặt giấy. Nó được tạo bởi sự phối hợp giữa gân cấn và rãnh đối ứng.
Nếu tổ hợp này chưa phù hợp, có thể xuất hiện:
- nếp cấn quá nông khiến giấy khó gấp;
- nếp không rõ nên đường gấp chạy sang bên cạnh;
- mép cấn tạo lực lớn lên lớp mặt;
- mặt trong bị bục;
- panel cong sau khi dựng;
- giấy bị tách lớp ở một đoạn cục bộ.
Thông số cấn cần được xác định theo đúng vật liệu và kết cấu. Không nên lấy một thông số đã dùng cho mã giấy này rồi áp dụng nguyên trạng cho một mã giấy khác chỉ vì chúng có cùng GSM.
Hướng thớ chưa được tính đến khi bình khuôn
Sợi giấy có xu hướng định hướng một phần theo chiều chạy của máy giấy. Vì vậy, đặc tính uốn và độ cứng theo hai phương của tờ giấy không hoàn toàn giống nhau.
Với hộp giấy mềm, trên cùng một phôi thường có cả đường cấn dọc và ngang. Do đó, không có quy tắc đơn giản rằng mọi đường cấn đều phải chạy cùng một chiều thớ.
Điều cần cân đối là:
- panel nào cần độ cứng cao hơn;
- đường gấp nào chịu lực nhiều;
- nắp hoặc đáy có đóng mở thường xuyên không;
- hộp được dựng thủ công hay theo quy trình đóng gói riêng;
- cách xoay khuôn ảnh hưởng ra sao đến các nếp quan trọng.
Bài phân tích cấu tạo và đặc tính của giấy Ivory giải thích thêm về chiều máy, chiều ngang máy, độ dày và độ cứng của giấy nhiều lớp. Tuy nhiên, không nên mặc định mọi vật liệu được gọi là Ivory đều có cùng đặc tính; cần đối chiếu đúng mã giấy.
Gấp sai chiều của đường cấn
Sau khi cấn, hai mặt của nếp không hoàn toàn giống nhau. Nếu phôi bị gấp lộn theo chiều không phù hợp, vùng cấn không còn hoạt động đúng như bản lề đã được tạo sẵn.
Holmen lưu ý rằng giấy bìa cần được gấp đúng về phía gân cấn theo cấu trúc nếp đã hình thành. Gấp lộn nếp có thể làm tăng lực gấp và khiến bề mặt bị kéo căng hơn.
Lỗi này dễ xuất hiện khi:
- hộp được giao phẳng nhưng không có mẫu dựng;
- người đóng gói không phân biệt mặt trong và mặt ngoài;
- đáy có nhiều tai nhưng không có hướng dẫn thứ tự;
- nắp bị bẻ ngược để mở nhanh;
- phôi đã được gấp sai trước đó rồi tiếp tục gấp lại.
Với kết cấu lạ, một mẫu dựng hoàn chỉnh thường hữu ích hơn một đoạn hướng dẫn dài bằng chữ.
Mảng màu đậm chạy qua cạnh hộp
Một vết rạn nhỏ thường dễ nhìn thấy hơn trên nền đen, xanh đậm hoặc màu thương hiệu đồng nhất.
Không nên hiểu rằng nền đậm là nguyên nhân duy nhất gây nứt. Trong nhiều trường hợp, màu đậm chỉ làm vết nứt trở nên rõ hơn. Tuy nhiên, vùng đường gấp còn có thể chứa nhiều lớp:
- lớp tráng của giấy;
- mực in;
- varnish;
- màng và keo cán;
- lớp UV;
- foil hoặc các chi tiết hoàn thiện khác.
Mỗi lớp có khả năng biến dạng riêng. Mẫu trắng gấp đẹp chưa chắc mẫu đã in và hoàn thiện cũng cho kết quả tương tự.
Với hộp có nền màu phủ qua nhiều panel, nên duyệt mẫu có cấu trúc bề mặt gần với thành phẩm dự kiến. Mockup ba chiều chỉ giúp kiểm tra bố cục, không thể hiện được phản ứng thực tế của mực, giấy và màng tại đường cấn.
Màng cán hoặc lớp phủ không phối hợp tốt với nếp gấp
Cán màng không phải biện pháp mặc định để ngăn hộp giấy bị bể gân.
Màng có thể hỗ trợ bảo vệ bề mặt trong những điều kiện nhất định, nhưng khi hộp được dựng, cả màng và lớp keo đều phải biến dạng theo giấy. Nếu tổ hợp chưa phù hợp, có thể xuất hiện:
- màng chuyển trắng;
- màng nhăn tại nếp;
- bong khỏi lớp mực;
- nổi hoặc tách khỏi bề mặt;
- đường gấp trở nên cứng hơn.
Người đọc muốn tìm hiểu thêm vai trò của cán màng, bế, cấn, ép kim hoặc phủ UV có thể xem bài các loại gia công sau in. Bài hiện xếp cấn gấp vào nhóm công đoạn tạo hình thành phẩm và lưu ý rằng lựa chọn gia công cần được tính từ khâu thiết kế.
Khuôn bị mòn, lệch hoặc có lỗi cục bộ
Nếu một vết nứt chỉ xuất hiện ở đoạn ngắn và lặp lại đúng vị trí đó trên nhiều phôi, nên kiểm tra tình trạng khuôn.
Những điểm thường cần rà soát gồm:
- gân cấn có bị mòn hoặc biến dạng không;
- rãnh cấn có thẳng tâm với gân không;
- có bụi giấy hoặc dị vật trong rãnh không;
- đường cấn có bị gián đoạn tại điểm nối không;
- áp lực có đồng đều trên toàn phôi không;
- vị trí tờ giấy có bị xê dịch trong quá trình gia công không.
Lỗi cục bộ ở khuôn thường để lại quy luật tương đối rõ. Nếu cùng một vị trí trên panel liên tục bị bục, nguyên nhân khó chỉ nằm ở màu in hoặc cách dựng hộp.
Kích thước hộp hoặc khay lót làm thân hộp bị căng
Có những mẫu hộp dựng rỗng khá đẹp nhưng khi đặt sản phẩm vào thì panel phồng ra, nắp khó đóng và cạnh bắt đầu rạn.
Lúc này cần kiểm tra:
- kích thước lọt lòng có quá sát không;
- sản phẩm có chi tiết nhô tỳ vào thân hộp không;
- khay hoặc vách ngăn có lớn hơn không gian thực tế không;
- nắp gài có quá dài hoặc quá chặt không;
- tai bụi có chồng lên nhau không;
- sản phẩm được đưa vào hộp theo đúng chiều chưa;
- lớp giấy tại đáy có bị dồn quá dày không.
Kích thước hộp không nên được xác định chỉ bằng cách đo sơ bộ ba chiều sản phẩm. Bài cách tính kích thước hộp giấy đã phân biệt kích thước sản phẩm, kích thước lọt lòng, phủ bì và các yếu tố như tai bụi, tai dán, độ dày giấy, hướng đưa sản phẩm vào.
Nếu hộp rỗng không nứt nhưng có sản phẩm mới bị, điều chỉnh riêng đường cấn có thể chưa xử lý được gốc vấn đề.
Giấy bị cong hoặc thay đổi trạng thái trong quá trình lưu kho
Độ phẳng của phôi ảnh hưởng đến độ chính xác khi in, bế và cấn.
Nếu giấy hoặc phôi bị cong, gợn mép hay biến dạng không đều, kết quả cấn có thể khác nhau giữa các vùng trên cùng tờ. Khi kiểm tra lỗi, nên ghi nhận:
- mã lô vật liệu;
- thời điểm mở bao giấy;
- tình trạng phẳng trước khi in;
- thời gian phôi nằm chờ giữa các công đoạn;
- khác biệt giữa mẫu duyệt và lô sản xuất;
- cách bảo quản phôi trước khi dựng.
Không nên đưa ra một điều kiện bảo quản cố định cho mọi mã giấy. Căn cứ cần dựa trên hướng dẫn của nhà sản xuất vật liệu và điều kiện sản xuất thực tế.
Cách kiểm tra hộp giấy mềm bị nứt đường cấn
Bước 1: Xác định thời điểm lỗi bắt đầu xuất hiện
Trước khi kiểm vật liệu, cần biết vết nứt xuất hiện khi nào:
- Phôi vừa bế cấn nhưng còn nằm phẳng.
- Phôi được gập trong công đoạn dán hông.
- Hộp dán phẳng được mở ra để dựng.
- Nắp hoặc đáy được gài.
- Sản phẩm được đặt vào bên trong.
- Hộp đã đóng mở nhiều lần.
Nếu phôi còn phẳng đã có dấu nứt, nguyên nhân khó nằm ở sản phẩm bên trong. Nếu phôi ban đầu đẹp nhưng vừa gài nắp đã rạn, cần xem lại kết cấu nắp, tai bụi và lực đóng.
Bước 2: Giữ nguyên mẫu lỗi
Không nên bẻ đi bẻ lại mẫu vừa phát hiện lỗi. Mỗi lần gấp thêm đều làm vết nứt phát triển và thay đổi hiện trạng ban đầu.
Nên ghi lại:
- mã mẫu hoặc mã lô;
- vị trí đường cấn;
- lỗi ở mặt trong hay mặt ngoài;
- thời điểm bắt đầu xuất hiện;
- hộp đã được đóng mở bao nhiêu lần;
- bên trong có sản phẩm hoặc khay hay chưa.
Hãy chụp cả ảnh cận lẫn ảnh toàn bộ hộp. Ảnh cận cho thấy bề mặt, còn ảnh toàn cảnh giúp xác định lỗi nằm ở cạnh thân, nắp, tai dán hay đáy.

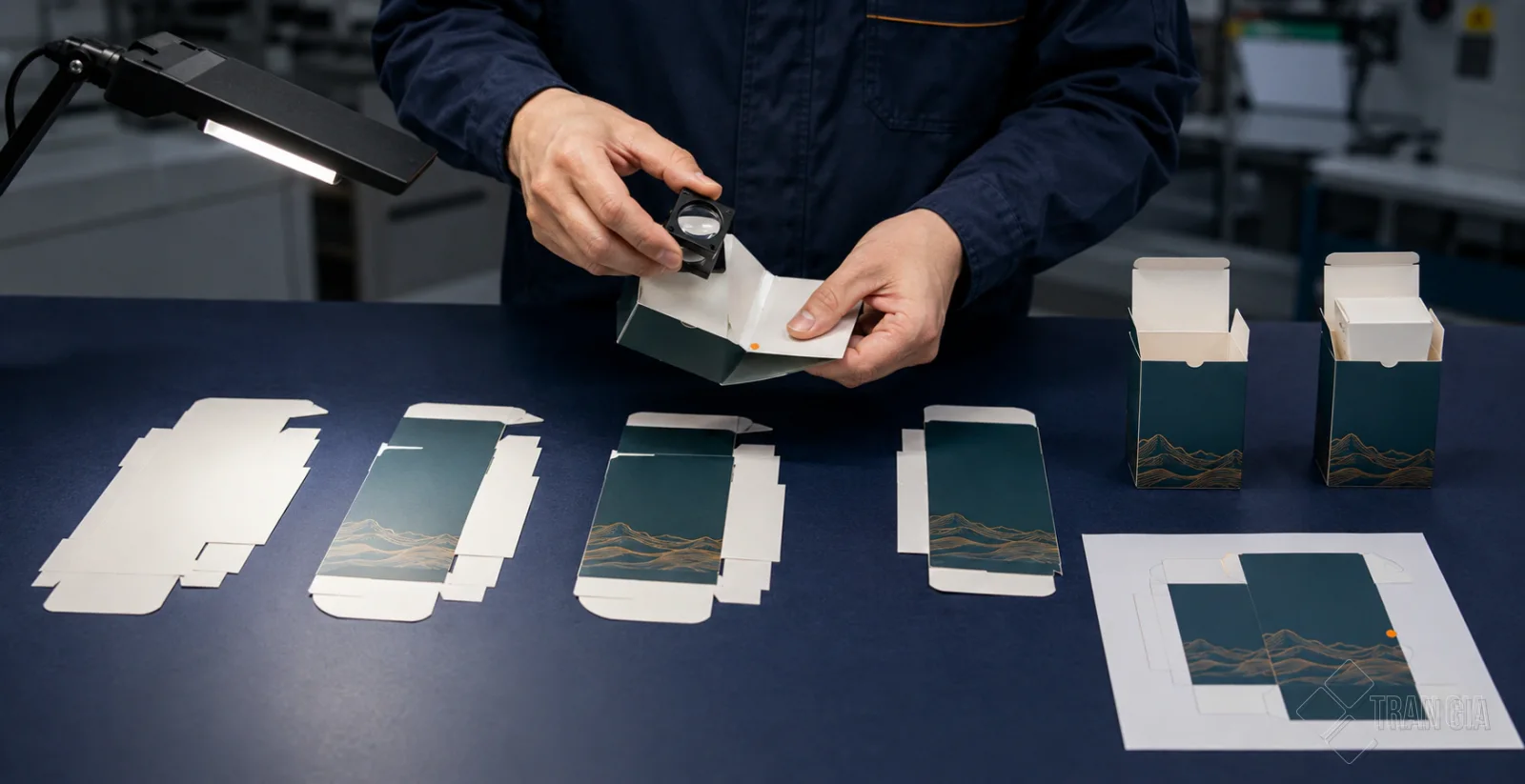

Bước 3: Quan sát hai mặt dưới ánh sáng xiên
Ánh sáng chiếu xiên giúp nhận biết bề mặt có bị gồ, tách lớp hoặc bong màng hay không.
Cần lần lượt kiểm tra:
- Chỉ lớp màu chuyển trắng hay đã thấy xơ giấy?
- Vết nứt nằm giữa đường cấn hay chạy dọc một mép?
- Mặt trong có bị bục không?
- Màng còn bám sát hay đã nổi lên?
- Nếp thật có nằm đúng trên đường cấn không?
- Panel có bị cong hoặc phồng sau khi dựng không?
Nếu chỉ nhìn mặt ngoài trên nền màu đậm, rất dễ đánh giá nặng hơn hoặc nhẹ hơn tình trạng thực tế.

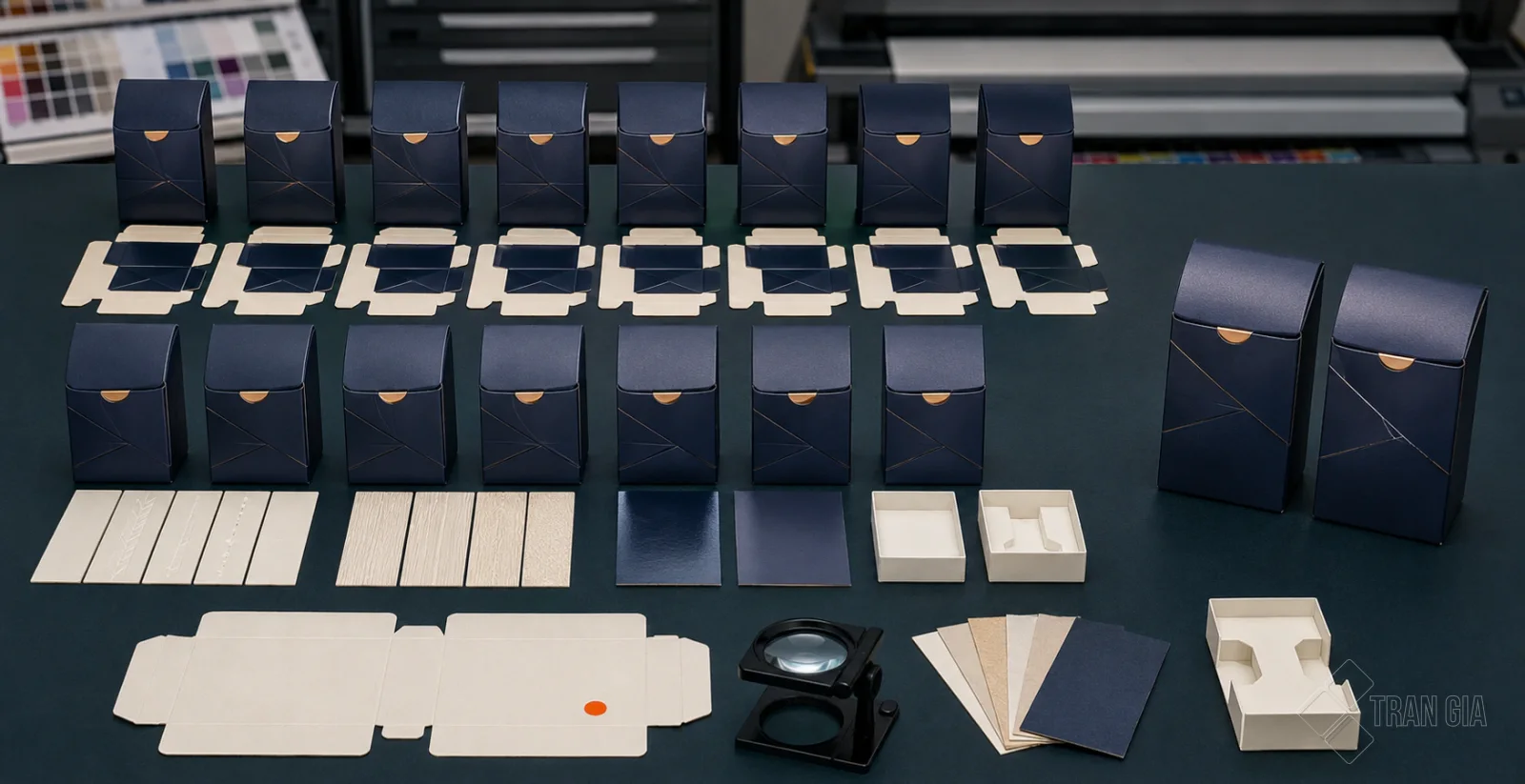

Bước 4: So sánh từng trạng thái của mẫu
Nếu có điều kiện, nên đặt cạnh nhau:
- mẫu trắng dùng đúng loại giấy;
- mẫu đã in nhưng chưa cán hoặc phủ;
- mẫu đã hoàn thiện bề mặt;
- phôi đã dán hông nhưng chưa dựng;
- hộp đã dựng rỗng;
- hộp đã đặt sản phẩm thật.
Kết quả so sánh có thể định hướng bước kiểm tra tiếp theo:
| Kết quả | Nhóm cần ưu tiên kiểm tra |
|---|---|
| Mẫu trắng đã nứt | Giấy, thớ giấy, khuôn cấn và chiều gấp |
| Mẫu trắng ổn, mẫu in bị rạn | Mực, lớp phủ và vùng thiết kế |
| Mẫu in ổn, sau cán mới lỗi | Màng, keo, bề mặt và điều kiện cấn |
| Trước dán ổn, sau dán hông bị nứt | Công đoạn gập dán và đường cấn dọc |
| Hộp rỗng ổn, có sản phẩm mới nứt | Kích thước, khay và điểm tỳ |
| Lần đầu ổn, đóng mở nhiều lần mới lỗi | Độ bền nếp và yêu cầu sử dụng thực tế |
Mẫu trắng hộp giấy rất hữu ích để kiểm tra kết cấu, nhưng không thay thế được mẫu hoàn thiện khi thiết kế có nền đậm, cán màng hoặc các lớp hiệu ứng.
Bước 5: Đánh dấu lỗi trên bản trải khuôn
Thay vì chỉ mô tả “nứt ở góc”, nên đánh dấu đúng vị trí trên file khuôn:
- đường cấn dọc thân;
- chân nắp;
- tai bụi;
- tai dán;
- đường khóa đáy;
- vùng có nền màu;
- khu vực ép kim, UV hoặc dập;
- mặt trong và mặt ngoài.
Cách làm này giúp người thiết kế, bộ phận chế bản và bộ phận gia công cùng nhìn một vị trí, tránh trường hợp mỗi bên hiểu “cạnh hộp” theo một cách khác.
Bước 6: Tìm quy luật lặp lại
Không nên chọn một hộp xấu nhất rồi lấy đó làm đại diện cho cả lô. Hãy kiểm tra nhiều mẫu và ghi lại quy luật.
| Quy luật quan sát | Hướng kiểm tra ban đầu |
|---|---|
| Nhiều cạnh thân cùng rạn | Vật liệu, lớp bề mặt, đường cấn và lực dựng |
| Các cạnh song song thường nứt | Hướng thớ và khác biệt theo hai chiều giấy |
| Chỉ một đoạn ngắn bị bục | Khuôn hoặc rãnh cấn bị lỗi cục bộ |
| Chỉ vùng màu đậm có đường trắng | Mực, lớp phủ và khả năng quan sát vết rạn |
| Chỉ nắp gài bị nứt | Độ chặt của nắp, tai bụi và thao tác đóng mở |
| Chỉ đáy khóa bị nứt | Thứ tự dựng, lớp giấy chồng và kết cấu đáy |
| Chỉ lỗi sau khi dán hông | Công đoạn gập dán và đường cấn dọc |
| Chỉ lỗi khi có sản phẩm | Kích thước lọt lòng, khay và điểm tỳ |
Quy luật giúp đặt giả thuyết, chưa phải kết luận cuối cùng.
Bước 7: Xác nhận đúng vật liệu
Thông tin “Ivory 300gsm” hoặc “giấy bìa dày” còn quá chung để kiểm tra một lỗi cấn bế hộp giấy mềm.
Nên có:
- tên thương mại hoặc mã giấy;
- nhà sản xuất hoặc nhà cung cấp;
- định lượng;
- độ dày nếu có dữ liệu;
- mặt được sử dụng để in;
- hướng thớ;
- mã lô;
- lớp cán hoặc lớp phủ;
- mẫu vật liệu đã được duyệt.
Cũng cần xác nhận mẫu duyệt và lô sản xuất có thực sự dùng cùng mã giấy hay không.
Bước 8: Dựng hộp với sản phẩm thật
Một mẫu hộp chỉ được kiểm tra tương đối đầy đủ khi thử với đúng sản phẩm và các thành phần đóng gói đi kèm.
Nên đặt vào hộp:
- sản phẩm thật;
- khay hoặc vách ngăn;
- túi bọc;
- tài liệu hướng dẫn;
- phụ kiện;
- tem niêm phong nếu có.
Sau đó thực hiện đúng thao tác dự kiến: dựng hộp, đưa sản phẩm vào, đóng nắp, mở hộp và lấy sản phẩm ra.
Không nên thay sản phẩm thật bằng một vật có kích thước gần giống nhưng hình dạng, khối lượng hoặc điểm tỳ khác nhau.
Bước 9: Mỗi lần thử chỉ thay một nhóm yếu tố
Nếu đồng thời đổi giấy, hướng thớ, khuôn và màng cán, mẫu mới có thể đẹp hơn nhưng không xác định được thay đổi nào đã giải quyết lỗi.
Một trình tự dễ theo dõi hơn là:
- Giữ nguyên giấy và artwork, kiểm tra lại đường cấn.
- Giữ nguyên khuôn, đối chiếu hướng thớ nếu điều kiện cho phép.
- Giữ nguyên giấy và đường cấn, so sánh mẫu có và không có lớp hoàn thiện.
- Giữ nguyên kết cấu, đối chiếu thêm một lô vật liệu.
- Thử lại với đúng sản phẩm và khay.
- Ghi kết quả sau từng thay đổi.
Cách xử lý theo từng dạng lỗi
Khi chỉ lớp mực hoặc lớp phủ bị rạn
Trước hết cần xác nhận xơ giấy bên dưới còn nguyên.
Nếu cấu trúc giấy chưa bị gãy, nên kiểm tra:
- mảng màu có làm vết rạn lộ rõ hơn không;
- lớp phủ có phù hợp với vùng cần gấp không;
- đường cấn có làm bề mặt bị kéo quá mức không;
- mẫu được kiểm trước hay sau lớp hoàn thiện;
- tiêu chí ngoại quan đã được thống nhất chưa.
Chạm màu lên một mẫu không có nghĩa nguyên nhân đã được xử lý. Vết rạn có thể tiếp tục phát triển khi nắp được đóng mở.
Khi đã nhìn thấy xơ giấy
Đây không còn là vấn đề riêng của màu in.
Cần xem lại:
- đúng mã giấy hay chưa;
- độ dày và độ cứng thực tế;
- hướng thớ;
- hình dạng đường cấn;
- tình trạng khuôn;
- chiều dựng hộp;
- độ căng của thân sau khi đặt sản phẩm.
Đổi sang giấy có GSM cao hơn chỉ là một phương án có thể thử, không phải đáp án mặc định.
Khi màng cán chuyển trắng hoặc bong
Cần kiểm tra cả tổ hợp:
- bề mặt giấy;
- lớp mực;
- loại màng;
- lớp keo;
- thời điểm gia công;
- khả năng biến dạng tại nếp;
- điều kiện cấn;
- mức độ đóng mở của hộp.
Màng cán không thể phục hồi xơ giấy đã gãy hoặc sửa một đường cấn nằm sai vị trí.
Khi nếp gấp chạy lệch khỏi đường cấn
Không nên dùng lực mạnh hơn để ép panel vào form.
Hãy rà lại:
- đường cấn có đủ rõ không;
- phôi có bị cong không;
- hộp có được gấp đúng chiều không;
- file khuôn có đúng phiên bản không;
- nắp hoặc đáy có kéo panel sang một bên không;
- gân cấn và rãnh có còn thẳng tâm không.
Khi lỗi tập trung ở nắp hoặc đáy
Lúc này, kết cấu cần được kiểm tra cùng với vật liệu.
Một tai gài quá dài, khe khóa quá chặt hoặc nhiều lớp giấy chồng tại một góc có thể tạo lực lớn hơn khả năng làm việc của nếp. Trong trường hợp đó, thay đổi nhỏ ở tai, khe hoặc khoảng hở có thể hợp lý hơn việc tăng độ dày giấy.
Bốn cách xử lý nghe hợp lý nhưng dễ làm sai vấn đề
Đổi ngay sang giấy dày hơn
Giấy dày hơn có thể giúp panel cứng hơn, nhưng cũng làm lực gấp tăng. Nếu vẫn dùng đường cấn cũ, tình trạng nứt có thể không giảm.
Cán màng để che đường trắng
Màng có thể làm bề mặt phẳng trông đồng đều hơn. Nhưng khi dựng hộp, màng vẫn phải gấp theo giấy. Nếu nguyên nhân chưa được xử lý, màng có thể trắng, nhăn hoặc bong.
Tăng lực cấn mà không kiểm tra khuôn và giấy
Đường cấn sâu hơn chưa chắc tốt hơn. Nếu vượt khả năng biến dạng của vật liệu, lớp mặt hoặc mặt trong có thể bị bục.
Bẻ nếp nhiều lần để hộp “mềm ra”
Việc bẻ qua lại có thể làm lực gấp giảm, nhưng cũng làm vết nứt phát triển. Mẫu đã bị gấp nhiều lần không còn phản ánh đúng trạng thái ban đầu.
Checklist kiểm tra hộp giấy mềm trước khi duyệt sản xuất
- Xác nhận đây là hộp giấy mềm dạng gấp, không lẫn với hộp cứng hoặc carton sóng.
- Xác nhận đúng mã giấy, định lượng và độ dày nếu có.
- Xác định hướng thớ trên phôi.
- Tách riêng đường CUT và CREASE trên file.
- Đánh dấu rõ mặt trong, mặt ngoài và tai dán.
- Kiểm tra các mảng màu đậm chạy qua cạnh hộp.
- Không đặt chữ nhỏ, mã QR hoặc mã vạch vào vị trí gấp nếu có thể tránh.
- Làm mẫu trắng để kiểm tra kích thước và kết cấu.
- Kiểm mẫu hoàn thiện nếu có cán, phủ hoặc hiệu ứng đi qua nếp.
- Kiểm phôi sau công đoạn dán hông.
- Dựng hộp đúng chiều đường cấn.
- Đặt sản phẩm, khay và phụ kiện thật vào hộp.
- Thử thao tác đóng mở theo cách sử dụng dự kiến.
- Quan sát cả mặt trong và mặt ngoài.
- Lưu mẫu đã duyệt làm căn cứ đối chiếu.
- Không thay nhiều biến số cùng lúc khi xử lý lỗi.
Đối với file chuẩn bị gửi sản xuất, người đặt in có thể đọc thêm quy định tiếp nhận file in. Nội dung hiện yêu cầu file bám theo khuôn kỹ thuật đã duyệt, thể hiện rõ vị trí nếp gấp, tai dán, đường bế và phần ghép nối; chữ, logo, mã QR và mã vạch cũng cần được đặt trong vùng an toàn phù hợp.
Thông tin nên chuẩn bị khi cần kiểm tra mẫu lỗi
Khi trao đổi với bộ phận kỹ thuật, nên gửi đủ:
- ảnh cận vết nứt;
- ảnh toàn bộ hộp;
- ảnh mặt trong tại cùng vị trí;
- ảnh phôi hộp khi còn nằm phẳng;
- file khuôn hoặc PDF xem trước;
- vị trí lỗi đã đánh dấu trên bản trải;
- kích thước lọt lòng;
- tên hoặc mã giấy;
- thông tin lớp cán, phủ hoặc gia công;
- sản phẩm và khay bên trong;
- thời điểm lỗi bắt đầu xuất hiện;
- số mẫu đã kiểm và số mẫu gặp lỗi;
- mẫu đã duyệt nếu còn lưu.
Chỉ một bức ảnh chụp rất gần thường chưa đủ. Người xem có thể nhìn thấy xơ giấy nhưng không biết lỗi nằm ở cạnh thân, nắp hay đáy.
Khi nào nên dừng duyệt mẫu?
Nên tạm dừng để kiểm tra lại khi:
- xơ giấy đã đứt rõ;
- màng cán bị bong;
- nếp gấp chạy lệch khỏi đường cấn;
- panel phồng hoặc hộp không giữ được form;
- nắp hoặc đáy chỉ đóng được khi dùng lực mạnh;
- vết nứt nằm trên logo hoặc thông tin quan trọng;
- mã vạch hoặc mã QR bị biến dạng tại nếp;
- cùng một lỗi lặp lại trên nhiều mẫu;
- mẫu trắng và mẫu hoàn thiện cho kết quả khác nhau nhưng chưa rõ nguyên nhân;
- vật liệu thực tế không trùng với mẫu đã duyệt.
Không có một tỷ lệ lỗi chung áp dụng cho mọi mẫu hộp. Việc chấp nhận còn phụ thuộc vị trí, mức độ nhìn thấy, ảnh hưởng đến công năng, yêu cầu thương hiệu và mẫu đối chiếu đã thống nhất.
Kết luận
Hộp giấy mềm bị nứt đường cấn có thể bắt đầu từ vật liệu, hướng thớ, khuôn cấn, lớp mực, màng cán, thao tác gấp hoặc kích thước hộp chưa phù hợp với sản phẩm.
Khi gặp lỗi, nên kiểm tra theo thứ tự:
Xác định dạng nứt
→ Xác định thời điểm xuất hiện
→ Quan sát hai mặt của nếp
→ So sánh mẫu trắng và mẫu hoàn thiện
→ Đánh dấu vị trí trên khuôn
→ Xác nhận vật liệu và hướng thớ
→ Kiểm tra kết cấu, chiều gấp và khuôn cấn
→ Thử lại từng biến số
Câu hỏi đầu tiên không nên là “đổi sang giấy dày hơn được không?”, mà nên là:
Vết nứt bắt đầu ở lớp nào, tại vị trí nào và xuất hiện ở công đoạn nào?
Trả lời đúng ba điểm đó sẽ giúp việc điều chỉnh có căn cứ hơn và hạn chế thay đổi quy cách theo cảm tính.
Cần chuẩn bị hộp giấy mềm theo quy cách riêng?
Khi trao đổi về một mẫu hộp mới, nên chuẩn bị file thiết kế hoặc file khuôn, kích thước sản phẩm, ảnh chụp nhiều góc, khay hoặc phụ kiện đi kèm và yêu cầu hoàn thiện bề mặt.
Các dữ liệu này giúp việc kiểm tra kết cấu, vật liệu và mẫu hộp bám sát cách sử dụng thực tế hơn.
Tham khảo dịch vụ in hộp giấy theo quy cách sản phẩm tại In Ấn Trần Gia hoặc xem thêm các nội dung trong thư viện kiến thức in ấn. Trang dịch vụ hiện tiếp nhận các thông tin về kích thước, chất liệu, số lượng và yêu cầu thành phẩm trước khi xác định phương án cụ thể.
